Cavi Flat EDP vs LVDS: Guida alle Differenze | 10000informatica

Categoria : Hardware Hub: Blog Ricambi e Manutenzione Notebook | 10000informatica

L'evoluzione dei display notebook ha portato al passaggio dallo standard LVDS al più moderno e performante eDP (Embedded DisplayPort). Capire la differenza è fondamentale per non sbagliare l'acquisto di un ricambio.

Cos'è l'interfaccia LVDS (Low Voltage Differential Signaling)?

L'interfaccia LVDS è stata per anni lo standard per la comunicazione tra chip grafico e pannello LCD. Utilizza linee differenziali bilanciate per "immunizzare" i dati dai disturbi elettrici, garantendo immagini pulite anche a bassa tensione.

  • Connettore tipico: 40 contatti (pin).
  • Funzionamento: Trasporta dati pixel, alimentazione logica e alimentazione retroilluminazione (LED o CCFL tramite inverter).
  • Velocità: pacchetti dati distribuiti su un massimo di 4 linee in parallelo.

L'innovazione eDP (Embedded DisplayPort)

Sviluppato dalla VESA, lo standard eDP sta sostituendo l'LVDS in notebook, tablet e PC All-in-One. È basato sul protocollo DisplayPort ed è tecnicamente più avanzato.

  • Connettore tipico: 30 contatti (più piccolo e sottile).
  • Vantaggi: Minore consumo energetico, ingombro ridotto sulla scheda madre e maggiore velocità di trasferimento.
  • Integrazione: Non necessita di un segnale di Clock separato (è integrato nel canale dati seriale asincrono).

Confronto Tecnico: Perché l'eDP è migliore?

A parità di risoluzione (es. Full HD), l'eDP richiede meno fili e consuma meno energia. Mentre l'LVDS raggiunge circa 945 Mbps per canale, l'eDP v1.4a può toccare gli 8,1 Gbps, permettendo il supporto a risoluzioni 4K a 120Hz e persino 8K a 60Hz.

Caratteristica LVDS (Tradizionale) eDP (Moderno)
Numero Pin comuni 40 Pin 30 Pin
Segnale Clock Linea dedicata Integrato nei dati
Consumo Energia Alto Ottimizzato
Risoluzioni Max HD / Full HD 4K / 8K

Panel Self-Refresh (PSR): Risparmio Batteria estremo

Dalla versione eDP v1.3 è stata introdotta la modalità PSR. Questa tecnologia permette al monitor di aggiornare solo i pixel che cambiano effettivamente tra un fotogramma e l'altro, riducendo drasticamente il carico sulla GPU e aumentando l'autonomia della batteria del notebook.

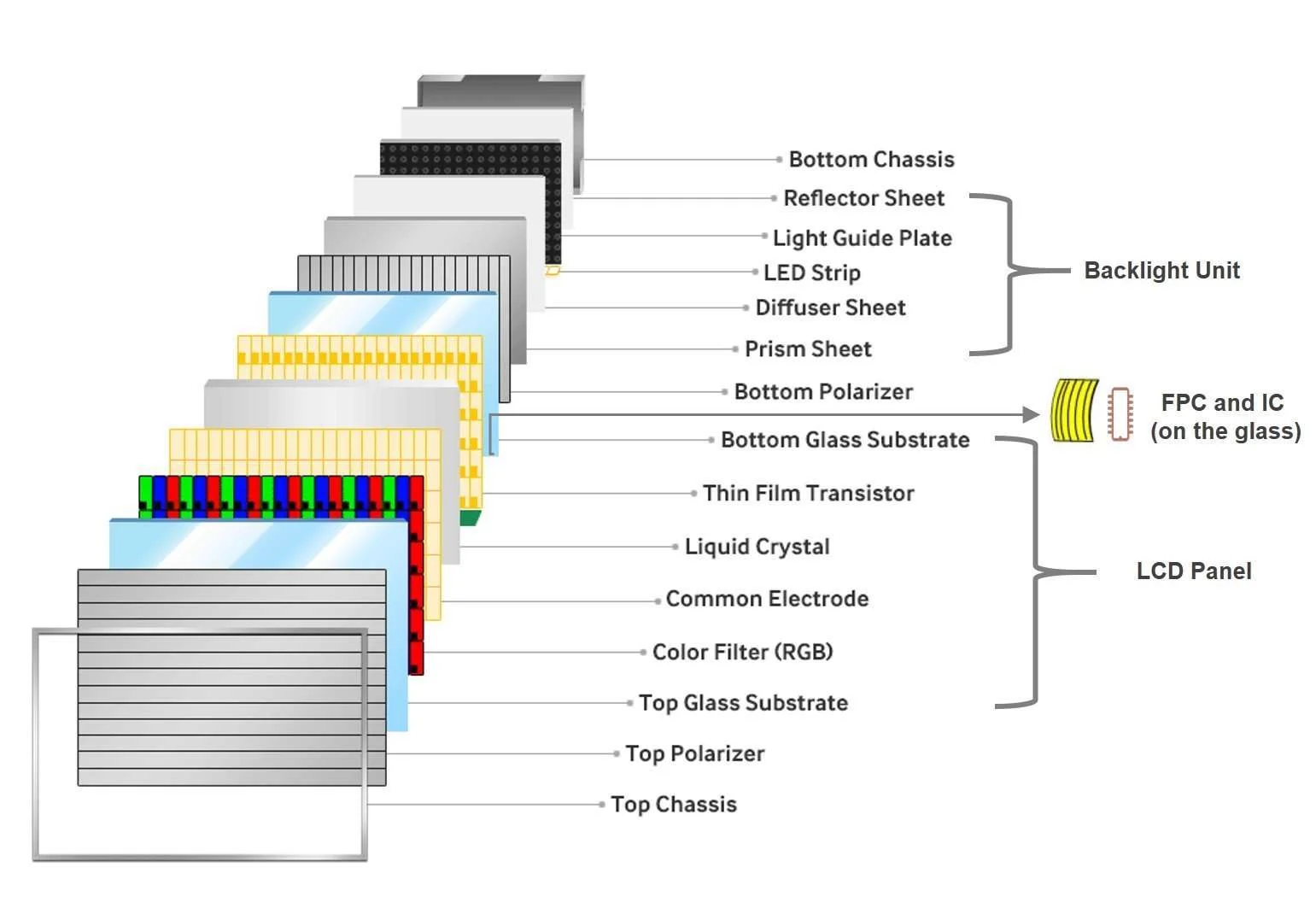

Schema a blocchi pannello LCD eDP

Hai dubbi sulla compatibilità del tuo cavo flat?
Controlla il numero di pin o inviaci una foto dell'etichetta del tuo pannello LCD su WhatsApp: 3351047175.
